ファミコンのIIコンを携帯型ラジオに改造してみた

2016101086

任天堂の新ハード『Nintendo Switch』で盛り上がっている世界を横目に、ひっそりとレガシー活用ガジェットをご紹介……。ファミコンのIIコンを携帯型ラジオにしたものです。ガチ検証でおなじみのハンダマスターかしま氏に作ってもらいました。

バッテリー駆動、ABボタンでAM/FMをチェンジ、ダイヤルで周波数あわせ……けっこう使えてます!

IIコンラジオはこんな感じ!

2016101087

伸縮タイプのロッドアンテナ。IIコンの幅より長い。

2016101088

電源スイッチにイヤホンジャック、バッテリー充電用のUSBポートを備えています。

2016101089

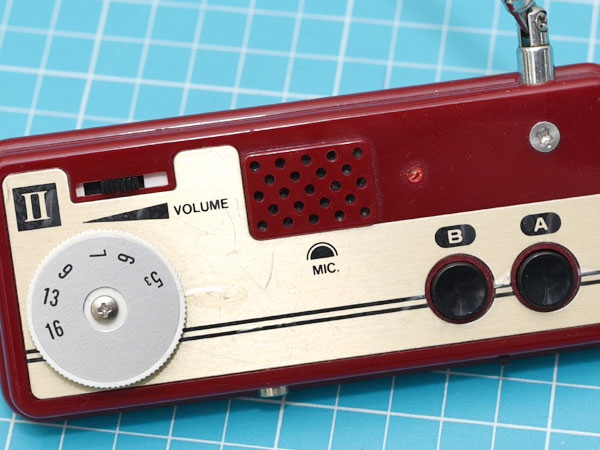

十字キーの部分はツマミに変えて周波数ダイヤル、AボタンでAM、BボタンでFMに切り替え、IIコンのボリュームで音量調節。もちろんマイク部分がスピーカーです。ブツ撮り中に流しておくラジオはradiko.jpではなく、見た目も音質もレトロなIIコンラジオを使っています。

回路自体はわりと単純ですが、ファミコンのコントローラが思いのほか頑丈で加工するのが面倒だったそうです。使用した電子パーツや回路図に興味がある方は以下にまとめてみましたので、ご参考にどうぞ。

電子パーツ&回路図まとめ

使用したパーツ(価格は購入当時のもの)

fccon03

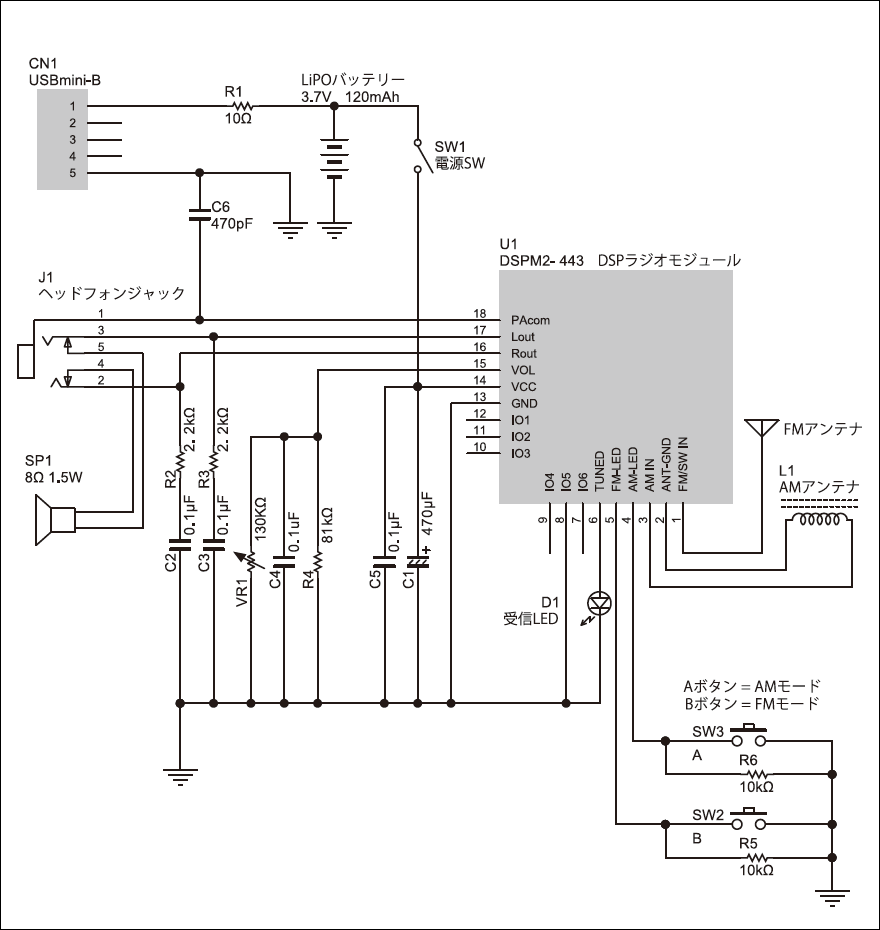

回路図

fccon01

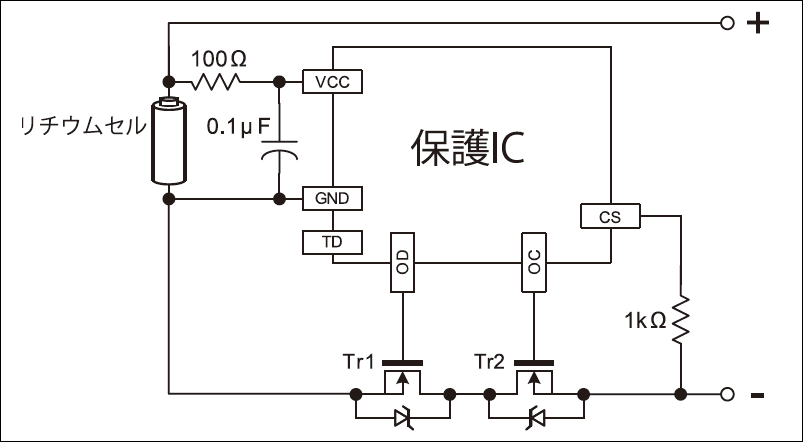

リチウム電池保護回路

fccon01b

実体配線図

fccon02

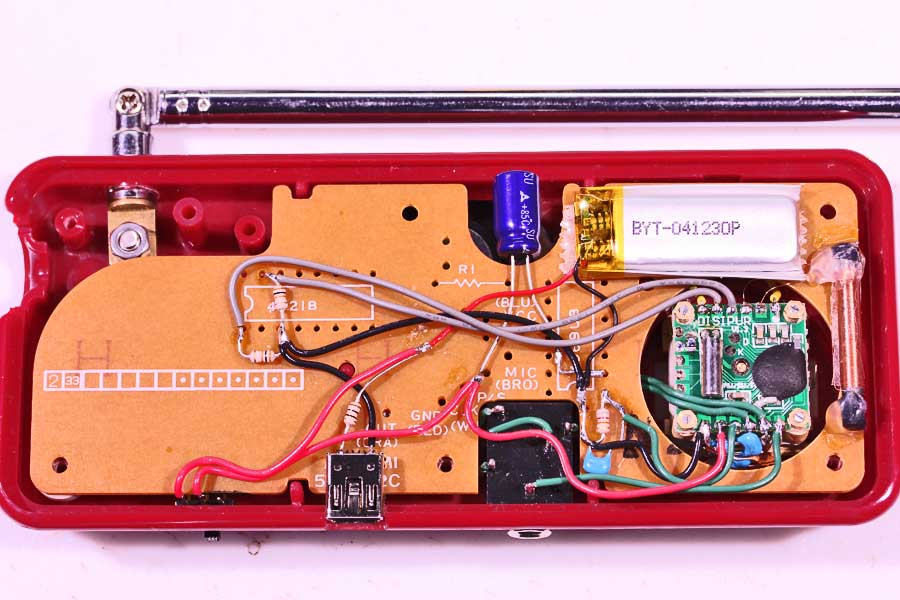

内部

2016102414
